串聯恒功率首頁 > 服務產品 > 恒功率電伴熱帶 > 串聯恒功率

產品名稱 ：單相串聯恒功率電伴熱帶
產品型號 ： TCPRH
產品價格 ：電議
商標品牌 ：艾克森
產品認證 ： CE RoHs
主要用途 ：適用于石油、化工、電力、碼頭等行業的長輸管線、大型槽池、貯藏等防凍、防凝、保溫。

串聯恒功率電伴熱帶系列

串聯恒功率電伴熱帶它于其它電伴熱帶相比，其大特點是使用長度長、輸出功率恒定、首尾發熱均勻、單位長度中發熱量處處相等。它比一般恒功率電伴熱帶、自限溫電熱帶的大使用長度長5-12倍，適用于長距離管線防凍伴熱，每根大使用長度可達3.5km，需定制，現場不可任意剪切。因此特別適用于石油、化工、電力、碼頭等行業的長輸管線、大型槽池、貯藏等防凍、防凝、保溫。

工作原理：

串聯恒功率電伴熱帶是由絕緣銅絞線為電源母線，即為發熱芯線。具有一定內阻的芯線通過電流芯線就會產生焦耳熱量(焦耳--楞次定律Q=0.24I\S2^;Rt)，其大小與電流平方、芯線阻值和通過時間成正比。因此串聯恒功率電伴熱帶隨著通電時間的延續,源源不斷的發出熱量，形成一條連續的、均勻發熱的電伴熱帶。串聯恒功率電伴熱帶芯線電流相同、電阻相等，所以整根電伴熱帶首尾發熱均勻，其輸出功率恒定不受環境溫度和管道溫度影響。

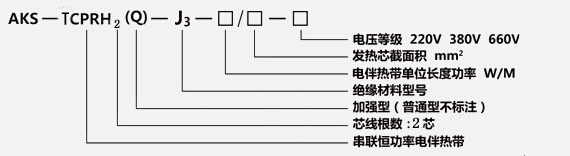

串聯恒功率電伴熱帶型號分類與含義

串聯恒功率電伴熱帶型號分類

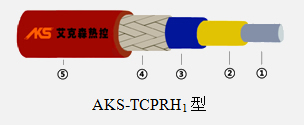

串聯恒功率電伴熱帶結構

①：鍍錫銅絞線 ②：芯線絕緣護套 ③：內護套 ④：編制層 ⑤：外護套

串聯恒功率電伴熱帶結構

串聯恒功率電伴熱帶性能

• 絕緣電阻：≥50MΩ/km

• 額定電壓：220VAC、380VAC、660VAC

• 介電強度：380V，~2500VAC/min ， 660V，3300VAC/min

• 功率偏差：±10%

• 絕緣材料：F46氟塑料、PFA

• 高耐溫：205℃、260℃

• 防爆標志：ExellT3

• 防護等級：IP56、IP65

串聯恒功率電伴熱帶規格及技術參數

產品型號	額定電壓（V）	額定每米功率（W/M）	大使用長度 (M)
AKS-TCPRH1-3(Q)-J3-5	380	5	2000
AKS-TCPRH1-3(Q)-J3-10	380	10	2000
AKS-TCPRH1-3(Q)-J3-20	380	20	2000
AKS-TCPRH1-3(Q)-J3-30	380	30	2000
AKS-TCPRH1-3(Q)-J3-40	380	40	2000

注：1、表中數據僅供參考，實際選用時應根據管道長度、散熱量計算而定。

串聯恒功率電伴熱帶安裝說明

•施放電伴熱帶時不應再地面拖拉。

•安裝時碰到銳利的邊棱時必須銳角打磨光或用鋁膠帶補墊，以防絕緣層劃破。

•電伴熱帶彎曲安裝時其小彎曲半徑不應小于其厚度的五倍。

•電伴熱帶安裝時每隔30cm用壓敏膠帶徑向固定，全線使用鋁膠帶粘貼，一則增大散熱面，有利于熱傳導，二則進一步固定電伴熱帶。

•串聯式電伴熱帶一般均按管線實際長度設計，安裝時應嚴格按設計長度安裝，過長或過短均會影響功率，因此不允許任意剪切。

•串聯式電伴熱帶安裝時按Y接線，為避免三相電流誤差，故在末端需接地。

•電伴熱帶控制柜應有過載、短路、漏電保護及溫度控制裝置，以保證使用質量。

•電伴熱帶埋地或周圍有腐蝕性氣體則應使用加強型。
